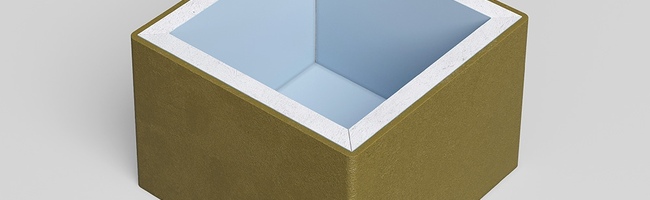

Звукоизоляционный короб для светильников SoundGuard L-BOX
SoundGuard L-BOX – звукоизоляционный короб для встраиваемых точечных светильников, предназначенный для предотвращения проникновения шума через места их монтажа. Применяется в каркасных системах звукоизоляции потолков. Устанавливается внутрь звукоизоляционной конструкции.
Короб изготовлен из звукоизоляционного гипсокартона Gipsofon и звукоизоляционной мембраны SoundGuard Membrane, что обеспечивает эффективную звукоизоляцию в месте установки светильника – одного из самых уязвимых узлов потолочной конструкции.
Отличительные особенности: предотвращает проникновение шума через места монтажа светильников; удобство монтажа.

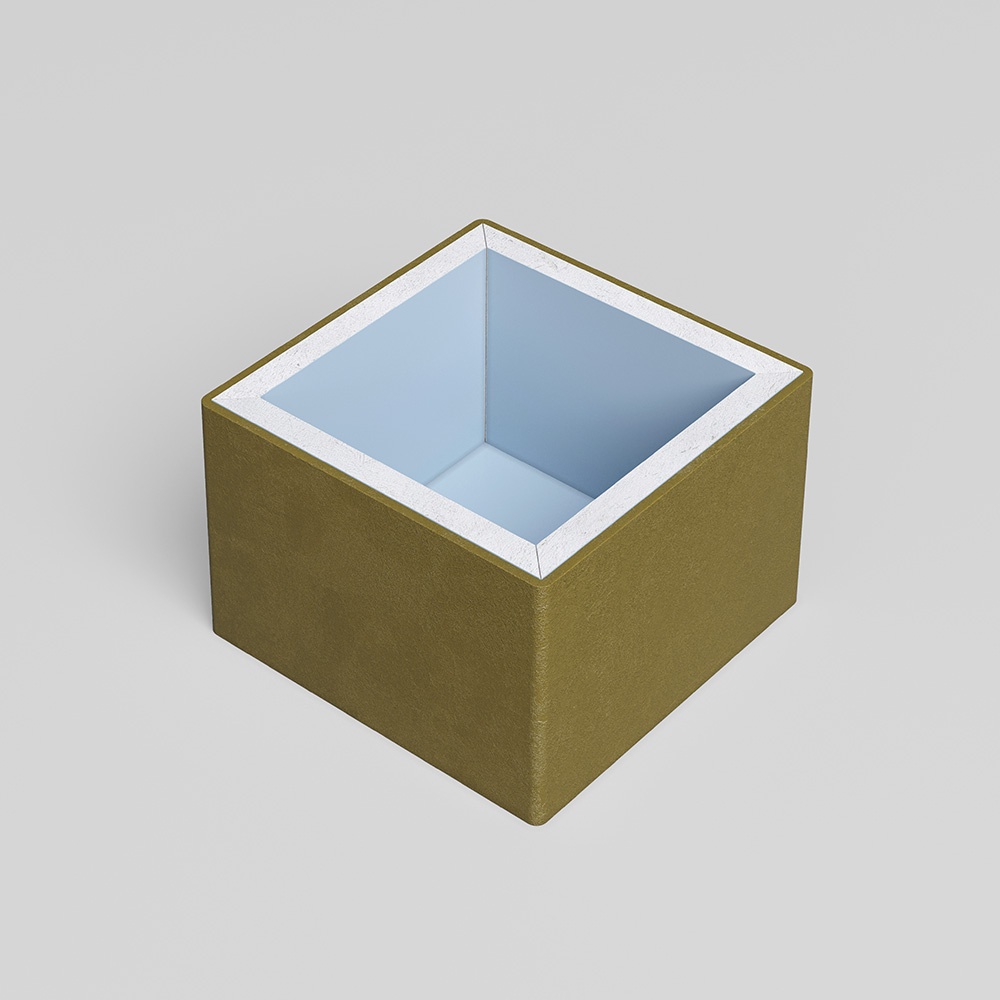

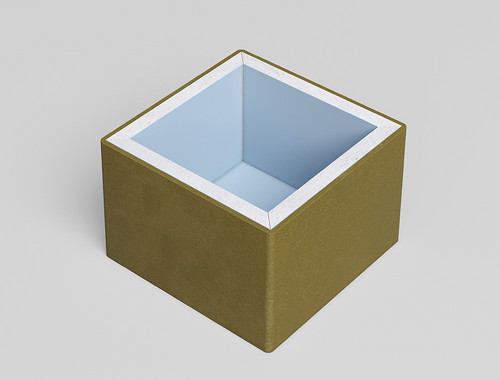

Внешний вид и размеры
Наружный размер: 150×150×100 мм
Внутренний размер: 117×117×83,5 мм
Вес: 1,30 кг
Материал: звукоизоляционный гипсокартон Gipsofon, звукоизоляционная мембрана SoundGuard Membrane
Монтаж
Звукоизоляционный короб для светильников SoundGuard L-BOX устанавливается в любую конструкцию подшивного потолка с опуском не менее 130 мм либо в обшиваемые каркасные конструкции. Приведён пример монтажа в каркасную систему звукоизоляции потолка SoundGuard Premium.
Короба устанавливаются на этапе монтажа каркаса.
-
В планируемом месте размещения осветительных приборов установить направляющие профили (перемычки) SoundGuard Strong ППН 27/28 и закрепить их вровень с первым уровнем профилей SoundGuard Strong 60/27 при устройстве двухуровневого каркаса. При устройстве одноуровневого каркаса направляющие профили крепятся вровень с каркасом.
-
Направляющие профили SoundGuard Strong ППН 27/28 оклеить SoundGuard ВиброЛентой 27 со стороны установки короба.
-
Крепление направляющего профиля (перемычки) к каркасу производить саморезами ГМ 3,5×32.
-

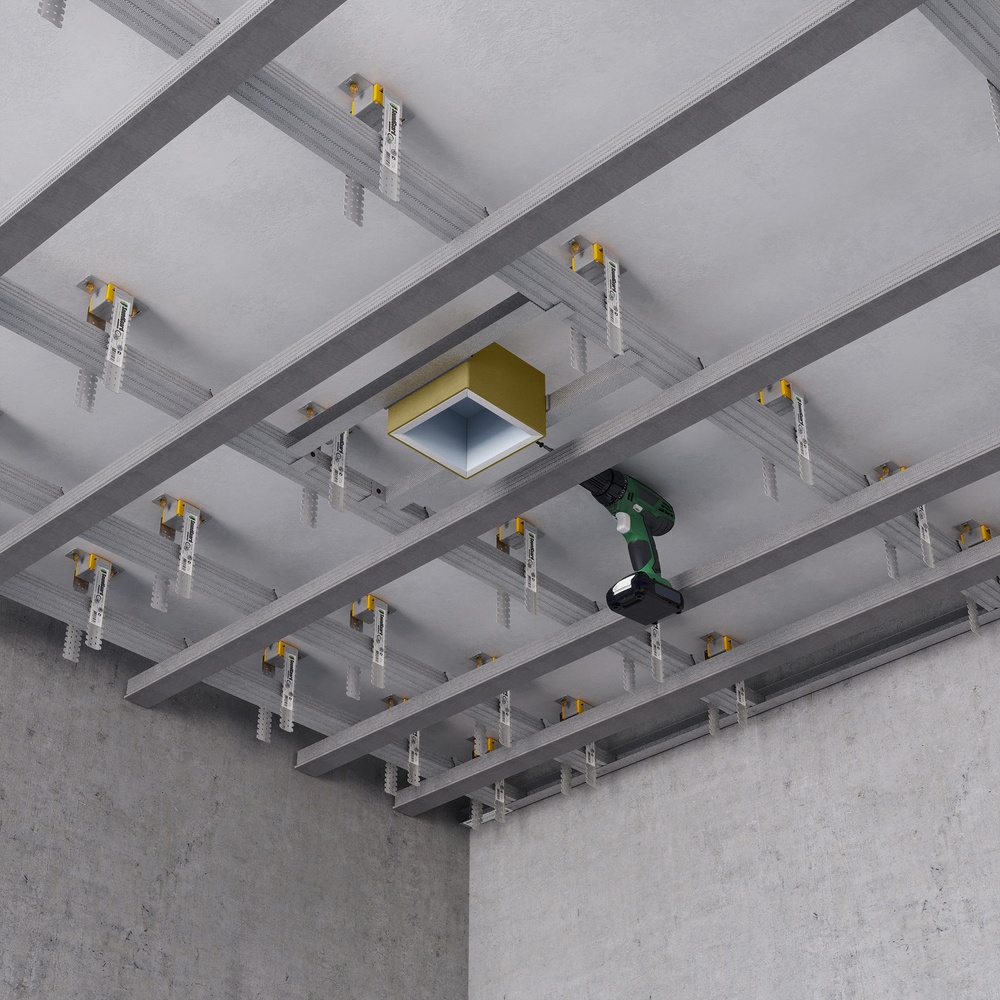

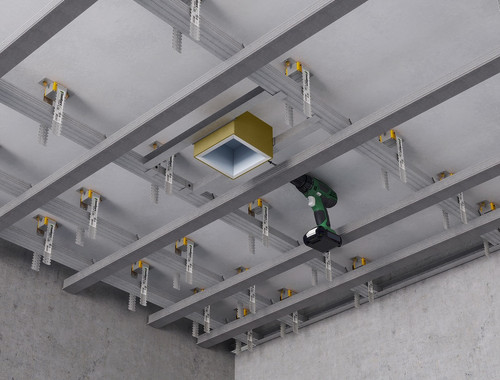

Крепление звукоизоляционного короба производить саморезами ГП 3,9×25 со стороны профиля (по два самореза на сторону).
-
Провод вывести через заранее просверленное отверстие в любом месте короба.
-

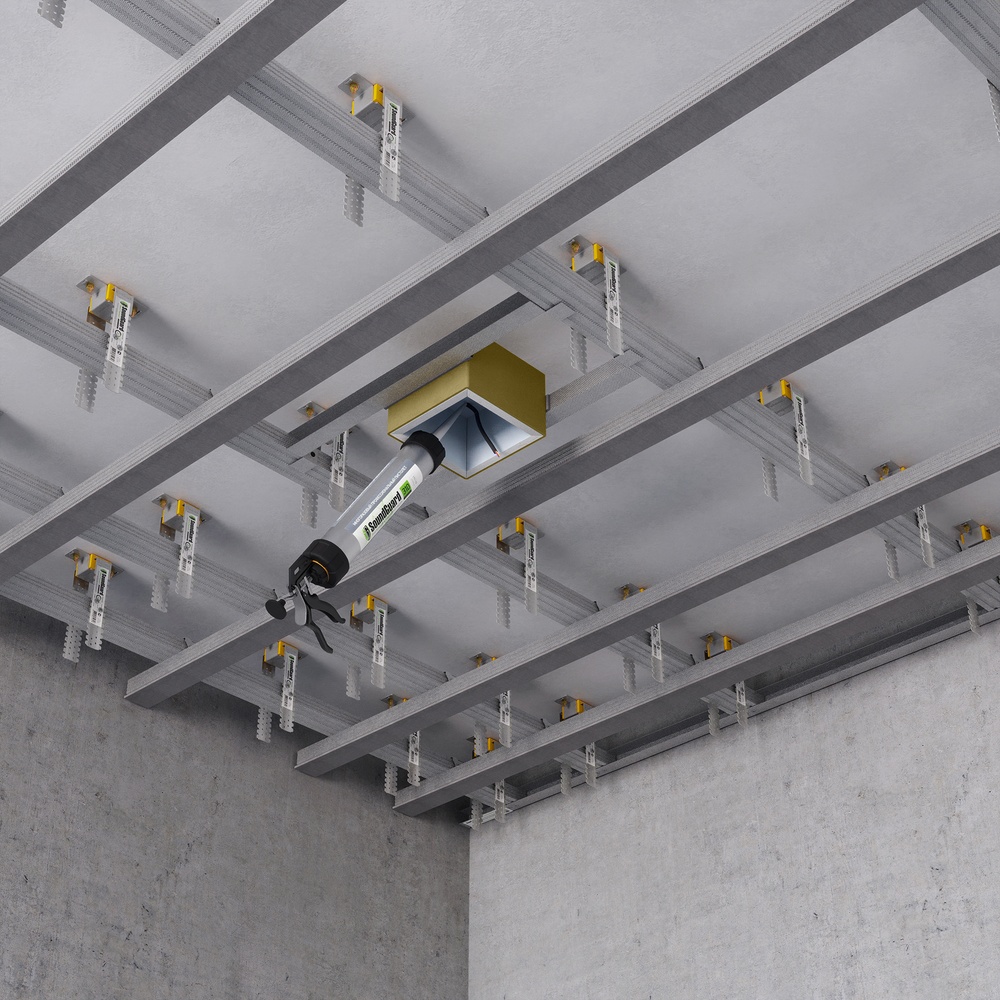

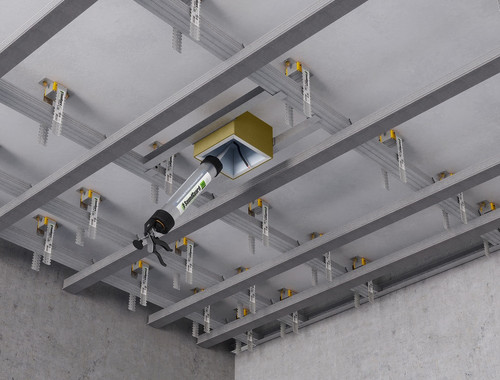

После вывода кабеля свободное пространство отверстия заполнить акустическим герметиком SoundGuard.
-
Финишный слой гипсокартона подшивного потолка монтировать с перекрытием торцов короба, выполнив отверстие в листе под необходимый осветительный прибор.
-

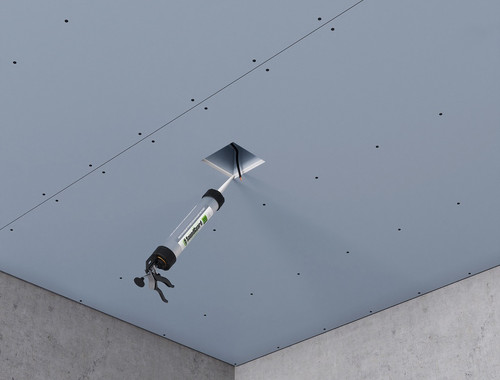

Места соприкосновения короба и финишного слоя заполнить герметиком SoundGuard.
Технические характеристики
Наружный размер: 150×150×100 мм
Внутренний размер: 117×117×83,5 мм
Вес: 1,30 кг
Материал: Gipsofon, SoundGuard Membrane
Тип: для одного светильника
Минимальный опуск потолка: 130 мм
Применение: звукоизоляция мест установки встраиваемых точечных светильников в каркасных системах потолков
